۱. مقدمه
تصور کنید یک قطعه فولادی تحت بارگذاری محوری قرار دارد. در نگاه اول، شاید تصور کنید که نیروهای درون این قطعه ساده و یکنواخت هستند، اما واقعیت مهندسی بسیار ظریفتر است. یک تیر ممکن است در برابر فشارهای عمودی کاملاً مقاوم باشد، اما اگر همان قطعه دارای یک خط جوش (Weld) با زاویهای خاص باشد، ممکن است دقیقاً از همان نقطه دچار شکست شود.
برای درک این پدیده، ما از ابزاری به نام «المان تنش» (Stress Element) استفاده میکنیم؛ یک مربع فرضی بینهایت کوچک که تنشهای وارد بر یک نقطه واحد از جسم را در دو بعد (تنشهای عمودی و برشی) به ما نشان میدهد. اما جادوی واقعی زمانی رخ میدهد که ما شروع به چرخاندن این المان میکنیم تا نیروها را از زوایای مختلف ببینیم.
۲. تنش، حقیقتی که با چرخش تغییر میکند
وقتی یک المان تنش را میچرخانیم، مقادیر تنشهای عمودی و برشی روی وجوه آن تغییر میکنند. این موضوع در مهندسی سازه حیاتی است. برای مثال، اگر بخواهیم پایداری یک مخزن تحت فشار را بررسی کنیم، باید بدانیم تنشهای وارد بر راستای جوشکاری شده چقدر است. نکته کلیدی که هر مهندس ارشدی باید درک کند این است که با چرخاندن المان، فیزیک واقعی قطعه تغییر نمیکند.
«وضعیت واقعی تنش در بدنه بزرگ با چرخش المان تنش ما تغییر نمیکند – ما فقط محورهای سیستم مختصاتی را که برای تجسم تنشها استفاده میکنیم، میچرخانیم.»
در واقع، این فقط «دستگاه مختصات» ماست که تغییر میکند تا لایههای پنهان نیروها را در زوایای مختلف کشف کنیم.
۳. جادوی «تنشهای اصلی»: جایی که برش به صفر میرسد
در میان تمام زوایای ممکن، زوایای خاصی وجود دارند که به آنها «صفحات اصلی» (Principal Planes) میگوییم. در این صفحات:
- تنش برشی صفر است: هیچ نیروی لغزشی روی این صفحات وجود ندارد.
- تنشهای عمودی در مقدار حدی هستند: تنشهای عمودی به حداکثر و حداقل مقدار خود میرسند که با \sigma_1 و \sigma_2 نمایش داده میشوند.
- فاصله ۹۰ درجه: تنش حداکثر و حداقل همیشه در دنیای واقعی با زاویه ۹۰ درجه نسبت به یکدیگر روی المان قرار میگیرند.
محاسبه \sigma_1 (تنش اصلی ماکزیمم) بسیار حیاتی است؛ چرا که این پارامتر معیار اصلی برای پیشبینی شکست در مواد ترد (Brittle) محسوب میشود.
۴. دایره مور: وقتی هندسه جایگزین معادلات دشوار میشود

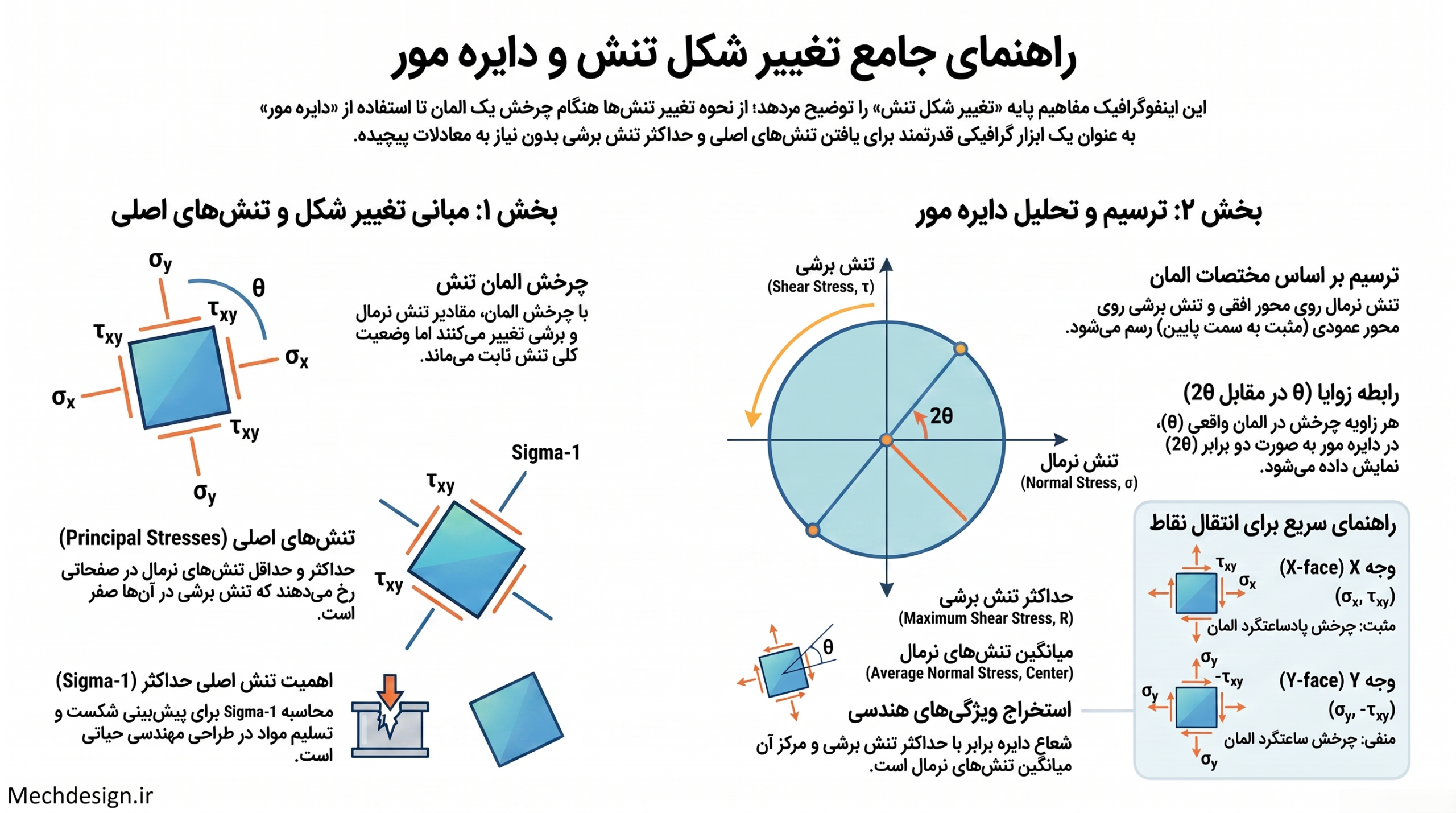

استفاده از معادلات مثلثاتی برای پیدا کردن تنش در زوایای مختلف زمانبر است. «دایره مور» یک شاهکار هندسی است که این محاسبات را بصری میکند. برای ترسیم آن:
- رسم محورها: محور افقی تنش عمودی (\sigma) و محور عمودی تنش برشی (\tau) است. طبق قرارداد، تنش برشی مثبت در جهت پایین رسم میشود.
- قرارداد علامت (بسیار مهم): تنش برشی زمانی مثبت است که المان را در جهت پادساعتگرد بچرخاند و زمانی منفی است که تمایل به چرخش ساعتگرد ایجاد کند.
- تعیین نقاط: نقطه مربوط به وجه X را با مختصات (\sigma_x, \tau_{xy}) و نقطه وجه Y را با (\sigma_y, -\tau_{xy}) مشخص کنید.
- ترسیم دایره: خطی که این دو نقطه را وصل میکند، قطر دایره است. شعاع این دایره دقیقاً برابر با «حداکثر تنش برشی» است.
یکی از زیباترین بخشهای این روش، محاسبه عددی تنشهای اصلی است. شما میتوانید به سادگی با پیدا کردن مرکز دایره و جمع یا تفریق آن با شعاع، تنشهای اصلی را به دست آورید: \sigma_{1,2} = \text{Center} \pm \text{Radius}
۵. معمای زاویه دوبرابر (The Double Angle Mystery)
شاید بپرسید چرا روی دایره مور از عبارت 2\theta استفاده میشود؟ پاسخ در یک تفاوت هندسی ساده نهفته است. در المان تنش واقعی، وجه X و وجه Y با هم ۹۰ درجه فاصله دارند. اما در دایره مور، این دو وجه در دو انتهای یک قطر قرار میگیرند، یعنی ۱۸۰ درجه با هم فاصله دارند. بنابراین، برای حفظ تناسب، هر جابجایی زاویهای در واقعیت (\theta)، در دنیای دایره مور باید دو برابر (2\theta) اعمال شود. این همان رازی است که باعث میشود یک چرخش ۱۸۰ درجهای المان، یک دور کامل ۳۶۰ درجهای روی دایره را پوشش دهد.
۶. فراتر از صفحه: نگاهی به دنیای سهبعدی
در دنیای واقعی، تنشها محدود به یک صفحه نیستند. در حالت سهبعدی، ما با سه تنش اصلی روبرو هستیم که طبق قرارداد از بزرگ به کوچک شمارهگذاری میشوند (\sigma_1 > \sigma_2 > \sigma_3). در این حالت، به جای یک دایره، سه دایره مور خواهیم داشت که از ترکیب این سه تنش ساخته میشوند. تمام حالات ممکن تنش که یک نقطه در جسم سهبعدی میتواند تجربه کند، در ناحیه سایهخورده بین این سه دایره قرار میگیرد. این لایه نهایی، تصویر کاملی از ایمنی سازه را به ما میدهد.
۷. نتیجهگیری و تأمل نهایی
دایره مور به ما میآموزد که در مهندسی، گاهی یک تصویر هندسی ساده میتواند جایگزین چندین صفحه محاسبات پیچیده شود. این ابزار به ما قدرت میدهد تا فراتر از ظاهر نیروها، حقیقت درونی آنها را در هر زاویهای ببینیم و پایداری سازهها را تضمین کنیم.
در پایان از شما میپرسم: «آیا در جنبههای دیگر زندگی یا علم هم تغییر “زاویه دید” میتواند مسائل پیچیده را به سادگی یک دایره تبدیل کند؟»
