هنر سادهسازی: چگونه با جادوی «تنش صفحهای» محاسبات پیچیده مهندسی را رام کنیم؟
هنر سادهسازی: چگونه با جادوی «تنش صفحهای» محاسبات پیچیده مهندسی را رام کنیم؟
تحلیل مسائل مکانیک جامدات در دنیای واقعی و به صورت سهبعدی میتواند یک چالش تمامعیار باشد. واقعیت این است که وقتی با هندسههای پیچیده و نیروهای چندجانبه سر و کار داریم، تحلیلها با سرعتی باورنکردنی پیچیده میشوند و حجم محاسبات به شدت بالا میرود. اما به عنوان یک مهندس، آیا همیشه مجبوریم خود را درگیر این هزارتوی سهبعدی کنیم؟
خوشبختانه، دنیای مهندسی هنرِ سادهسازیهای هوشمندانه است. ما تکنیکهایی داریم که به ما اجازه میدهند بدون از دست دادن دقتِ کاربردی، یک مسئله سهبعدی را به یک مدل دوبعدی تبدیل کنیم. یکی از درخشانترینِ این راهکارها، مفهوم «تنش صفحهای» (Plane Stress) است؛ ابزاری که بار محاسباتی سنگینی را از دوش مهندسان برمیدارد.
۱. جادوی ضخامت کم: وقتی نازک بودن یک امتیاز است
شاید بپرسید چه زمانی مجاز هستیم از دنیای سهبعدی به تختِ دوبعدی هجرت کنیم؟ کلید اصلی این انتقال در «ضخامت» قطعه نهفته است. فرض تنش صفحهای بهترین گزینه برای تحلیل قطعات نازک است.
بسیاری تصور میکنند اگر تمام بارها در یک صفحه (مثلاً صفحه X-Y) اعمال شوند، مسئله خودبهخود دوبعدی است؛ اما این یک تصور ناقص است. اعمال بارها در یک صفحه فقط یک «شروع خوب» است، اما شرط کافی نیست؛ چرا که همچنان احتمال وجود تنش در جهت ضخامت (جهت Z) وجود دارد. اینجاست که فیزیک به کمک ما میآید: ما میدانیم در سطوح آزاد (رویه بالا و پایین ورق)، تنشهای نرمال و برشی صفر هستند. وقتی قطعه بسیار نازک باشد، تنش نمیتواند در این فاصله کوتاه تغییرات محسوسی داشته باشد، پس منطقی است که فرض کنیم تنش در کل ضخامت نزدیک به صفر است.
«البته در دنیای واقعی، تنشها در جهت Z احتمالاً دقیقاً صفر نیستند، اما تصمیمگیری درباره اینکه آیا مدل تنش صفحهای قابل اعمال است یا خیر، همواره مستلزم درجهای از قضاوت مهندسی خواهد بود.»
۲. رژیم سختگیرانه برای مؤلفههای تنش: از ۶ به ۳

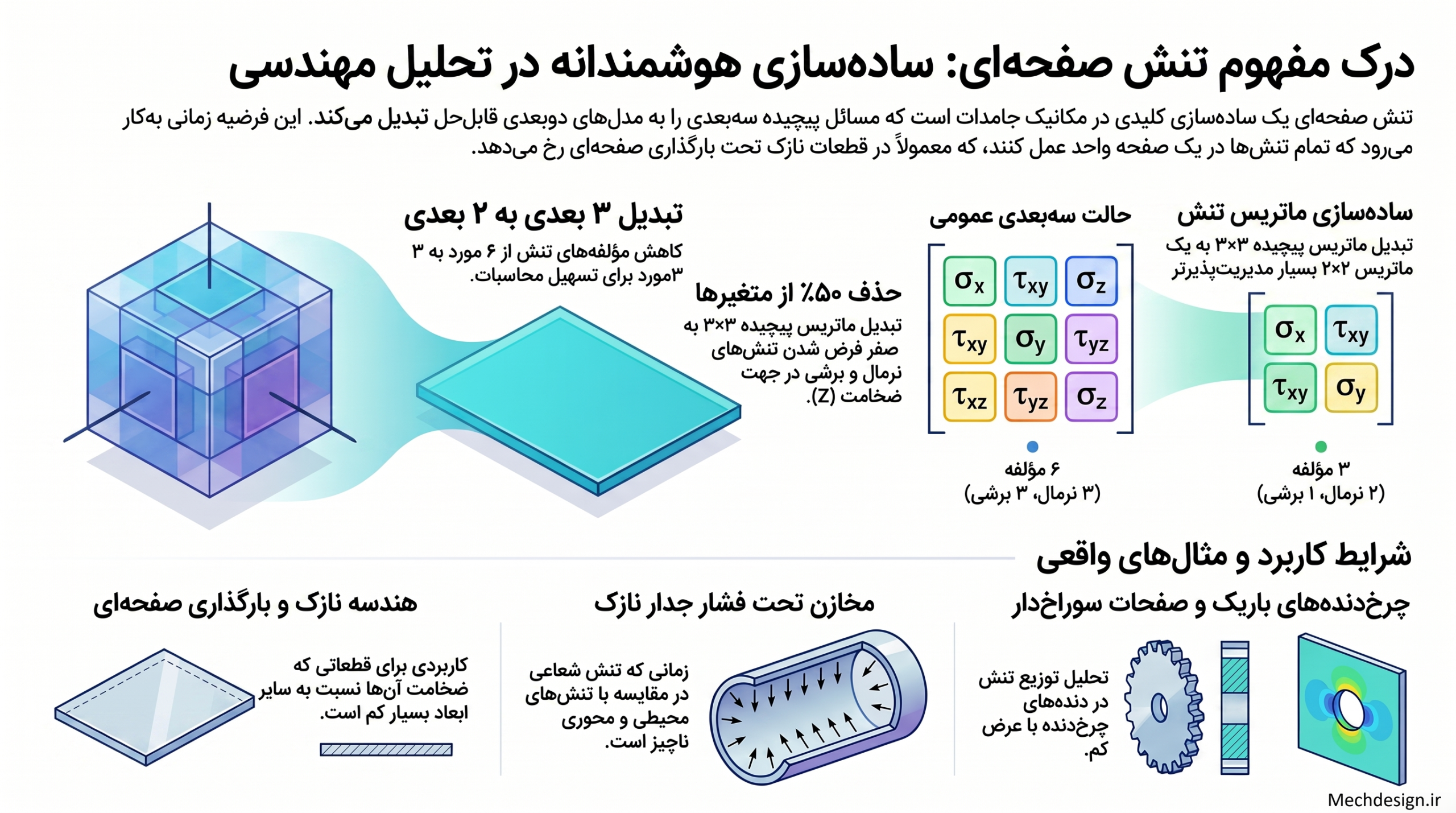

در حالت عادی و سهبعدی، تنش در هر نقطه با ۶ مؤلفه (۳ تنش نرمال و ۳ تنش برشی) تعریف میشود. اما وقتی مدل تنش صفحهای را انتخاب میکنید، در واقع تانسور تنش را به یک رژیم ریاضی سختگیرانه دعوت کردهاید تا حجم محاسبات را به نصف کاهش دهید.
در این مدل، مؤلفههای زیر حذف شده و برابر صفر فرض میشوند:
- \sigma_z (تنش نرمال در جهت ضخامت)
- \tau_{xz} (تنش برشی در صفحه X-Z)
- \tau_{yz} (تنش برشی در صفحه Y-Z)
این سادهسازی باعث میشود ماتریس ۳x۳ تنش به یک ماتریس ۲x۲ بسیار مدیریتپذیر تبدیل شود که تنها شامل سه مؤلفه \sigma_x، \sigma_y و \tau_{xy} است. این یعنی سرعت بیشتر در تحلیل و درک بصری بهتر از رفتار سازه.
۳. قضاوت مهندسی: فراتر از حل معادله
استفاده از مدل تنش صفحهای صرفاً یک انتخاب ریاضی نیست، بلکه یک «هنر» است. مهندسی فقط حل کردن معادله نیست، بلکه انتخاب مدل درست برای توصیف واقعیت موجود است.
«تحلیل مسائل مکانیک جامدات در سه بعد میتواند بسیار دشوار باشد و خیلی سریع پیچیده شود؛ به همین دلیل است که سادهسازیهای هوشمندانه تا این حد ارزشمند هستند.»
به عنوان یک متخصص، شما باید فراتر از اعداد فکر کنید. آیا فیزیک قطعه اجازه این سادهسازی را میدهد؟ اگر قطعه بیش از حد ضخیم باشد، مدل تنش صفحهای دیگر یک تقریب هوشمندانه نیست، بلکه یک خطای بزرگ است. قضاوت مهندسی یعنی بدانیم کجا میتوانیم از پیچیدگی فرار کنیم و کجا باید با آن روبرو شویم.
۴. کاربردهای کلاسیک در دنیای واقعی
این تئوریها در محیطهای صنعتی و طراحی واقعی چگونه پیادهسازی میشوند؟ به سه مثال کلیدی دقت کنید:
- صفحات سوراخدار: ورقهای نازکی که تحت بارهای کششی یا فشاری داخل صفحه قرار دارند، کاندیدای ردیف اول برای تحلیل تنش صفحهای هستند.
- مخازن تحت فشار جدار نازک: در این مخازن، فشار داخلی باعث ایجاد تنش محیطی (Hoop Stress) و تنش محوری (Axial Stress) میشود. اگر نسبت قطر به ضخامت دیواره بسیار زیاد باشد (جدار نازک)، تنشهای شعاعی در مقایسه با سایر تنشها ناچیز بوده و فرض تنش صفحهای کاملاً معتبر است.
- چرخدندههای باریک: چرخدندههای ساده (Spur Gears) که عرض دندانه آنها نسبت به قطرشان کم است، به خوبی با این مدل تحلیل میشوند؛ چرا که تغییرات تنش در جهت پهنای دندانه قابل چشمپوشی است.
جمعبندی: آیا همیشه میتوان به سادگی اعتماد کرد؟
تنش صفحهای یکی از قدرتمندترین ابزارهای ما برای سادهسازی جهان پیچیده است. این روش با حذف مؤلفههای تنش در جهت ضخامت، به ما اجازه میدهد بر روی آنچه واقعاً در صفحه اصلی بارگذاری میگذرد تمرکز کنیم.
اما به عنوان کلام آخر، اجازه دهید مهارت تحلیلی شما را به چالش بکشم: اگر بخواهید یک دیسک توربین عظیم و ضخیم را تحلیل کنید، آیا باز هم به سراغ مدل تنش صفحهای میروید یا دقت را فدای سادگی نمیکنید؟ تشخیص همین مرزهای ظریف است که یک تحلیلگر معمولی را از یک مهندس خبره متمایز میکند. ترسی از سادهسازی نداشته باشید، اما همیشه با چشمانی باز و قضاوتی دقیق مدل خود را انتخاب کنید.
